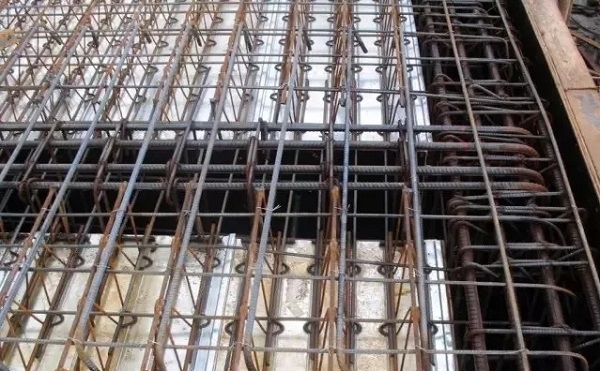

鋼筋桁架樓承板設計難度很高嗎？當然，因?yàn)樗莻€專業性很強，且需要嚴謹對待的工作。但我們也不必把它看得多么高深。只要懂得那些核心點的問題，我們也可以從另一個角度考察鋼結構工程全貌。
【設計步驟】
1.確定設計基本參數
    設計基本參數包括樓板的跨度、厚度，兩個階段板支座情況，鋼筋種類，混凝土強度等級，使用荷載等。

2.確定鋼筋桁架樓承板的長度
    根據工程情況，樓承板長度可以為一跨或幾跨之和，確定時應注意：
    a 長度適宜為200mm的倍數，特別情況下長度可為100mm的倍數；
    b 樓承板長度應定位幾跨之和的連續板；
    c 樓承板長度不宜大于20m。
3.通過使用階段計算，初步選擇鋼筋桁架樓承板型號
    設計內容包括桁架桿件設計、底模設計、桁架桿件鏈接節點和桁架與底模連接節點設計四個方。其中連接節點的強度通過構造保證，不需要驗算，底模已經設計成型，滿足受力要求，所以，設計人員只需進行桁架桿件設計便可以選擇它的型號。
4.當不設臨時支撐時，可查表或進行施工階段驗算，調整樓承板的型號，以至滿足受力要求。

5.確定支座附加鋼筋用量
    當鋼筋桁架連續時，使用階段計算的支座負筋截面積減去鋼筋桁架上弦鋼筋截面面積，即為支座附加鋼筋量；當鋼筋桁架再支座處不連續時，使用階段計算的支座負筋截面積即為支座附加鋼筋量。不同種類鋼筋應進行等強帶換。
6.繪制樓板結構圖

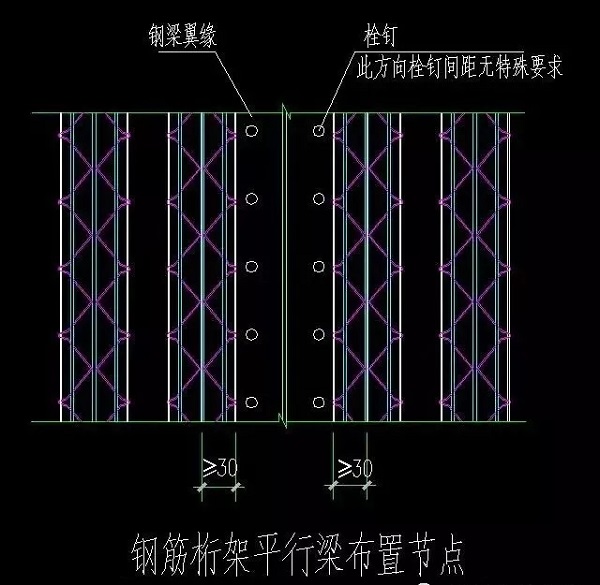

    樓板結構圖包括平面布置圖集節點大樣。平面布置圖包含：鋼筋桁架樓承板排板，支座負筋、洞邊和柱邊附加鋼筋、分布鋼筋，柱邊、混凝土墻支撐件等等。同時圖中須明確施工期間臨時支撐布置情況。
7.其他注意事項
    樓板可以設計為單向板，也可設計為雙向板。鋼筋桁架樓承板在施工階段均為單向板。不設臨時支撐時，一般情況下，施工階段要求的配筋量已經大于實用階段按單向板計算的配筋量，所以，樓板宜設計為單向板。當因具體工程情況需設計為雙向板時，為了節約鋼材，施工階段應沿垂直于桁架方向設置臨時支撐。

    設計時，盡可能使鋼筋桁架樓承板連續，這是因?yàn)檫B續板較簡支板的撓度小，這樣施工階段樓承板變形小，有利建筑美觀。但單塊樓承板的長度不宜大于12m，以方面運輸及施工。
    當板跨較大時，為降低樓板鋼筋用量，建議施工階段設臨時支撐。根據大量計算，當通過使用階段計算后，對于施工階段，只需在跨中設一道臨時支撐，便可以滿足施工階段受力要求。
    對一個項目來說，為了方便制作，桁架型號不宜過多。

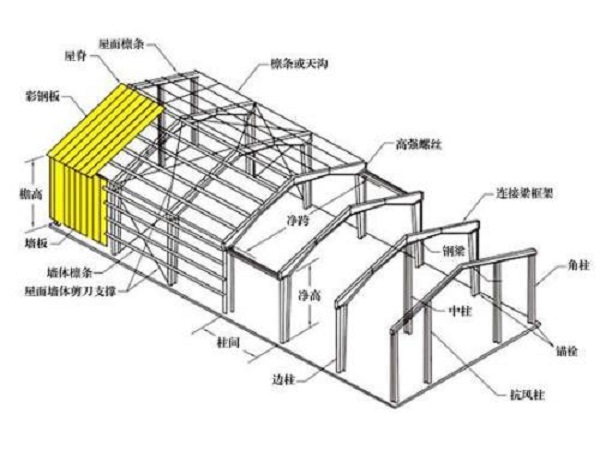

    掌握這些核心要點，我們便可以從設計的角度，檢索整個鋼結構工程的合理性與可靠性。
