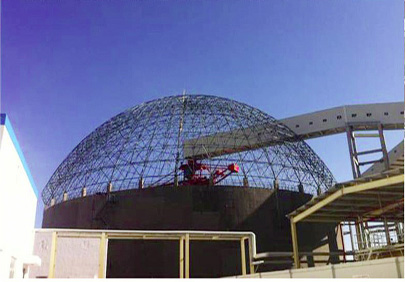

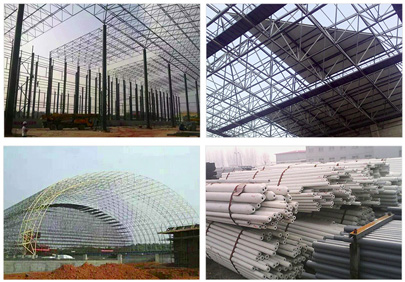

拱形結構工程
產品特點：
網架由多根桿件按照網格形式通過節點連結而成的空間結構。構成網架的基本單元有三角錐，三棱體，正方體，截頭四角錐等，由這些基本單元可組合成平面形狀的三邊形，四邊形，六邊形，圓形或其他任何形體。具有空間受力、重量輕、剛度大、抗震性能好等優點；可用作體育館、影劇院、展覽廳、候車廳、體育場看臺雨篷、飛機庫、雙向大柱網架結構距車間等建筑的屋蓋。缺點是匯交于節點上的桿件數量較多，制作安裝較平面結構復雜。
電話：0354-5245985 Q Q：2518004470
詳細介紹
外形不同：
可分為雙層的板型網架結構、單層和雙層的殼型網架結構。板型網架和雙層殼型網架的桿件分為上弦桿、下弦桿和腹桿，主要承受拉力和壓力；單層殼型網架的桿件，除承受拉力和壓力外，還承受彎矩及切力。目前中國的網架結構絕大部分采用板型網架結構。
主要分類：
主要分三類：一是由平面桁架系組成，有兩向正交正放網架、兩向正交斜放網架、兩向斜交斜放網架及三向網架四種形式；二是由四角錐體單元組成，有正放四角錐網架、正放抽空四角錐網架、斜放四角錐網架、棋盤形四角錐網架及星形四角錐網架五種形式；三是由三角錐體單元組成，有三角錐網架、抽空三角錐網架及蜂窩形三角錐網架三種形式。殼型網架結構按殼面形式分主要有柱面殼型網架、球面殼型網架及雙曲拋物面殼型網架。網架結構按所用材料分有鋼網架、鋼筋混凝土網架以及鋼與鋼筋混凝土組成的組合網架，其中以鋼網架用得較多。
內力分析：
網架結構是高次超靜定結構體系。板型網架分析時，一般假定節點為鉸接，將外荷載按靜力等效原則作用在節點上，可按空間桁架位移法，即鉸接桿系有限元法進行計算。也可采用簡化計算法，諸如交叉梁系差分分析法、擬板法等進行內力、位移計算。單層殼型網架的節點一般假定為剛接，應按剛接桿系有限元法進行計算；雙層殼型網架可按鉸接桿系有限元法進行計算。單層和雙層殼型網架也都可采用擬殼法簡化計算。
設計構造：
網架結構的桿件截面應根據強度和穩定性計算確定。為減小壓桿的計算長度增加其穩定性，可采用增設再分桿及支撐桿等措施。用鋼材制作的板型網架及雙層殼型網架的節點，主要有十字板節點、焊接空心球節點及螺栓球節點三種形式。十字板節點適用于型鋼桿件的網架結構，桿件與節點板的連接，采用焊接或高強螺栓連接?？招那蚬?jié)點及螺栓球節點適用于鋼管桿件的網架結構。單層殼型網架的節點應能承受彎曲內力，一般情況下，節點的耗鋼量占整個鋼網架結構用鋼量的15～20%。
施工安裝：
網架結構的施工安裝方法分兩類：一類是在地面拼裝的整體頂升法、整體提升法和整體吊裝法；另一類是高空就位的散裝、分條分塊就位組裝和高空滑移就位組裝等方法。
可分為雙層的板型網架結構、單層和雙層的殼型網架結構。板型網架和雙層殼型網架的桿件分為上弦桿、下弦桿和腹桿，主要承受拉力和壓力；單層殼型網架的桿件，除承受拉力和壓力外，還承受彎矩及切力。目前中國的網架結構絕大部分采用板型網架結構。
主要分類：
主要分三類：一是由平面桁架系組成，有兩向正交正放網架、兩向正交斜放網架、兩向斜交斜放網架及三向網架四種形式；二是由四角錐體單元組成，有正放四角錐網架、正放抽空四角錐網架、斜放四角錐網架、棋盤形四角錐網架及星形四角錐網架五種形式；三是由三角錐體單元組成，有三角錐網架、抽空三角錐網架及蜂窩形三角錐網架三種形式。殼型網架結構按殼面形式分主要有柱面殼型網架、球面殼型網架及雙曲拋物面殼型網架。網架結構按所用材料分有鋼網架、鋼筋混凝土網架以及鋼與鋼筋混凝土組成的組合網架，其中以鋼網架用得較多。
內力分析：
網架結構是高次超靜定結構體系。板型網架分析時，一般假定節點為鉸接，將外荷載按靜力等效原則作用在節點上，可按空間桁架位移法，即鉸接桿系有限元法進行計算。也可采用簡化計算法，諸如交叉梁系差分分析法、擬板法等進行內力、位移計算。單層殼型網架的節點一般假定為剛接，應按剛接桿系有限元法進行計算；雙層殼型網架可按鉸接桿系有限元法進行計算。單層和雙層殼型網架也都可采用擬殼法簡化計算。
設計構造：
網架結構的桿件截面應根據強度和穩定性計算確定。為減小壓桿的計算長度增加其穩定性，可采用增設再分桿及支撐桿等措施。用鋼材制作的板型網架及雙層殼型網架的節點，主要有十字板節點、焊接空心球節點及螺栓球節點三種形式。十字板節點適用于型鋼桿件的網架結構，桿件與節點板的連接，采用焊接或高強螺栓連接?？招那蚬?jié)點及螺栓球節點適用于鋼管桿件的網架結構。單層殼型網架的節點應能承受彎曲內力，一般情況下，節點的耗鋼量占整個鋼網架結構用鋼量的15～20%。
施工安裝：
網架結構的施工安裝方法分兩類：一類是在地面拼裝的整體頂升法、整體提升法和整體吊裝法；另一類是高空就位的散裝、分條分塊就位組裝和高空滑移就位組裝等方法。
